一、产品概述：

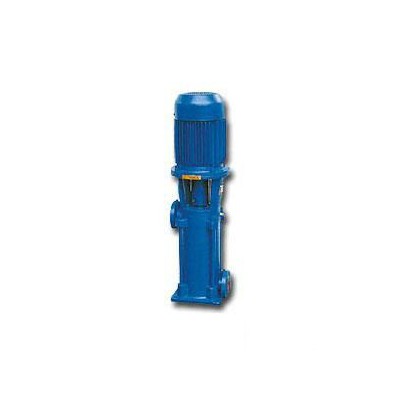

LG型高层建筑多级给水泵，系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。
LG系列泵为立式安装，电机轴与泵轴通过爪型连轴器联接，具有结构紧凑、噪音低、占地面积小等优点。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、适用范围：
主要应用于高层建筑供水，也可应用于厂矿、企业给排水以及低压锅炉循环用水。
三、产品特点：
1、水力模型先进：效率高，性能范围广。
2、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
3、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
4、立式结构，占地面积小。
四、技术参数：
流量：3.0-50m3/h；
扬程：20-150m；
功率：0.75-30kw；
转速：2900r/min；
口径：φ25-φ80；
温度范围：0-+80℃；
工作压力：≤1.2Mpa。
五、泵的装配和拆卸
部件的组装
1、将密封环和轴瓦装在泵座上.分别用紧定螺钉固定。
2、将口环装在中段上.并用紧定螺钉固定。
3、将导叶套装在导叶上.并用螺钉将后导叶固定在后段上。
4、将平衡鼓套压进后段上，并用螺钉将后导叶固定在后段上。.
5、在填料室内装好填料.并用双头螺栓将填料压盖固定在填料体上，（25LG\32LG和40LG泵还需要在填料室底部装入水封环）。
6、将轴承装在轴上.并用圆螺母和止退垫圏紧固。然后将装有毛毡圏的轴承盒装在轴承上，注意在轴承盒内和轴承上注入适量钙基黄油.再把挡水圏纸垫和轴套丙套在轴上.并在轴上嵌入平衡鼓用键。
总装
1、将轴穿过填料室。使轴承盒靠在与之配合孔的端面上.然后装上装有毛毡图的轴承压盖.并用镙栓将轴承盒和轴承压盖固定在支座上。
2、将电机座装在支座上，并用螺栓固定。
3、将轴、支座和电机座组裝的部件倒置过来.使电机座在下.轴的下端朝上。
4、将0形密封圈裝在支座上，并将平衡鼓装在轴上(25LG\32LG和40LG不装O型密封圈和平衡鼓)。然后装上后段。
5、在轴上嵌入末级叶轮用健.并依次装一件末级叶轮和轴套乙。
6、将裝有0形密封圏的中段穿进泵轴装在后段上、然后装上导叶装好。7、重复5、6顺序.一直将首级中段和首级导叶装好。
8、将首级叶轮用镩嵌入轴上.然后将首级叶轮和首级轴套乙依次套在轴上。
9、将轴套甲用键嵌入轴上.并装入上轴套甲.然后用两件圆螺母固定紧。
10、将形密封圈嵌入泵座.并装上四件拉紧螺栓.然后将泵座装在首级中段上.注意四根拉紧螺栓要通过支座上的四孔.
11、用螺母紧固四个拉紧螺栓。
12、将泵再倒过来.把泵联轴器用键固定在轴上，然后将装有电机联轴器的电机用镙栓固定在电机座上。
13、装好回水管路.各零部件以及各部位的四方螺塞和油杯等。泵的拆卸按上述相反的步骤进行。
